تركيب اللوحة الكهربائية
لوحات التوزيع الكهربائية من مكونات المنظومة الكهربائية المنزلية الأساسية والمهمة جدًا وهي عبارة عن هيكل يتحمل الحرارة والرطوبة، تثبت بداخله خطوط التوزيع الكهربائية وجميع اجهزة التحكم والحماية الأساسية لضمان حماية الأشخاص والاجهزة.
في هدا المقال سوف نتطرق الى شرح بالتفصيل كيفية تركيب اللوحة الكهربائية.
قبل الغوص في صلب الموضوع اريد التنويه الى امر مهم وهو انه لتركيب أي منظومة كهربائية يجب اتباع مايسمى بالمعايير الكهربائية. لكل دولة المعايير الخاصة بها.
المعايير الكهربائية هي مجموعة من التعليمات و التوصيات التي يجب اتباعها عند تنفيذ أو صيانة التركيبات أو التوصيلات الكهربائية.
فمثلا في المغرب يتم اتباع المعيار NM 061-100/106 والخاص بالتركيبات الكهربائية ذات الجهد المنخض.
يتعلق هدا المعيار بتصميم التركيبات الكهربائية المنزلية وحمايتها وسلامة المستخدم.
اجهزة الحماية
المفتاح التفاضلي
يتمثل دور المفتاح التفاضلي في حماية الأشخاص: فهو يكتشف تسريبات التيار الكهربائي في الدارة.
مبدأ التشغيل هو كما يلي: يستقبل المفتاح سلكين ، السلك الحار (السلك الأحمر أو الأسود) و المحايد (سلك أزرق): يقيس فرق التيار بين هذين السلكين. إذا كان هذا الاختلاف أعلى من مستوى التيار المحدد في المفتاح (يسمى عتبة القطع) يفتح المفتاح التفاضلي.
معلومات مهمة حول المفتاح التفاضلي:
ma30: هذه هي قيمة تيار التسرب الذي لا يجب تجازوه. يسمى عتبة القطع.
التيار الاسمي: التيار الاسمي للمفتاح التفاضلي هو الحد الأقصى للتيار الذي يسمح به الجهاز.
إذا كانت جميع الأجهزة تعمل في نفس الوقت، فإن شدة التيار المطلوبة ستكون أكبر، وبالتالي قد يتلف المفتاح التفاضلي إذا تم تجاوز قيمة التيار الاسمي.
قيم التيار الاسمي المتاحة حاليا في المفاتيح التفاضلية 25A أو 40A أو 63A.
نوع المفتاح التفاضلي: تتصرف الأجهزة الكهربائية بشكل مختلف عن بعضها البعض حسب نوعها. فعلى سبيل المثال التيار المستهلك من قبل المجمدات ليس تماما مثل التيار المستهلك من قبل الغسالة.
هناك عدة أنواع من المفاتيح التفاضلية:
نوع AC: هذا النوع هو الأكثر شيوعًا، وهو النوع المستخدم في المنافذ الكهربائية و الاضواء. إنه إلزامي في التركيبات الكهربائية.
النوع A: هذا النوع مخصص للأجهزة الخاصة على سبيل المثال لوحات الطهي والغسالة. إنه ايضا إلزامي في التركيبات الكهربائية.
النوع HI أو HPI أو SI: هذا النوع مناسب لحماية الأجهزة الكهربائية التي يجب ألا تتعرض لانقطاع التيار الكهربائي المفاجئ.
قاطع الدائرة الفرعية
يتمثل دور قاطع الدائرة الفرعية في حماية الاجهزة الكهربائية فهو يحمي من الأحمال الزائدة ودوائر القصر. تتواجد القواطع الفرعية في عيارات مختلفة اعتمادًا على الدوائر المراد حمايتها.
معلومات مهمة عن قاطع الدائرة الفرعية:
العيار: هذا هو عتبة الحماية للقاطعة الفرعية. عندما يتم تجاوز هذه القيمة ، يقوم القاطع بقطع الدارة.

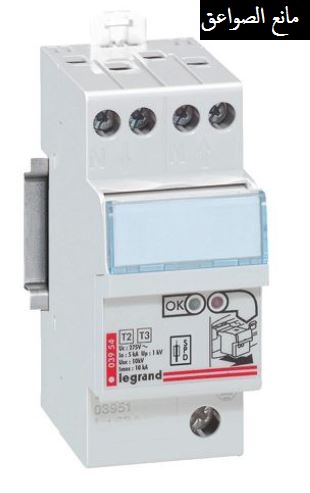

مانع الصواعق
يستخدم مانع الصواعق لحماية التركيبات الكهربائية من التيارات الزائدة والتي تسببها الصواعق. يتم تركيب هذا الجهاز في المناطق التي تحدث فيها الصواعق بكثرة.
التاريض
يعتبر تركيب الارضي من أولى مراحل عملية التركيب الكهربائية.
التأريض الجيد ضروري لكي يؤدي المفتاح التفاضلي أداء وظيفته بشكل جيد.
يتمثل دور الاتصال الأرضي في توجيه التيارات الخاطئة إلى الأرض حتى لا يتم صعق الشخص الذي يلمس الجهاز المعيب.
يتم توصيل الوصلة الأرضية باللوحة الكهربائية باستخدام موصل أصفر أو أخضر.
المنظومة الأرضية أو التأريض يمكن تعريفه بأنه اتصال كهربائي، عمل عن قصد بين جهاز كهربائي أو شبكة أجهزة من جهة، وكتلة الأرض، من جهة أخرى. لذا فأن التأريض مطلوب لتوفير السلامة للمنظومة الكهربائية وللعاملين في المنشأة.
أهمية وميزة الأرضي الجيد يمكن تقديرها مما يلي:
أولاً: الأرضي يحمي الأفراد من خطر الصعق الكهربائي الناتج عن قصور العزل أو انهياره.
ثانياً: يقي من خطر التفريغ الكهربائي.
ثالثاً: يحمي المعدات من أضرار التغيرات المفاجئة والكبيرة في جهد التغذية (Voltage Surges)
رابعا : يؤمن تشغيلا مناسبا للمعدات والمنظومات الكهربائية.
سوف نخصص مقال خاص ان شاء الله حول التاريض.
حساب احتياجات الحماية الكهربائية
- للقيام بهده الخطوة يتم الاعتماد على المخطط المعماري. يجب عليكم تدوين جميع العناصر الكهربائية التي يريدها صاحب المنزل في المخطط.
- يجب أن تنتج مستند في شكل قائمة لجميع العناصر.
النقط الضوئية
يجب عليك حساب عدد النقط الضوئية. للاشارة الماخد المتحكم فيه يعتبر كذلك نقطة مضيئة.
هدا مثال لماخد متحكم فيه
مآخذ التيار الخاصة
مآخذ التيار الخاصة هي المنافذ المخصصة للأجهزة المنزلية دات الاستهلاك العالي مثل:
● الفرن الكهربائي
● الغسالة
● المجفف
● غسالة الصحون
● الفريزر
ماخد التيار
هذه الماخد ذات الاستخدامات الشائعة على سبيل المثال ماخد المصباح التي يتواجد بجانب السرير...
سخانات كهربائية
تحتاج إلى حساب عدد السخانات الكهربائية، مع حساب قدرة الجهاز بالواط.
المصاريع الدوارة
تحتاج إلى حساب عدد المصاريع الدوارة.
بعد تحديد قائمة بجميع العناصر الكهربائية التي يحتاجها صاحب المنزل، غرفة بغرفة. ستتمكن من تكوين مجموعات من العناصر الكهربائية لتكون قادرًا على تحديد القواطع الخاصة بكل مجموعة.
على سبيل المثال تكوين مجموعة مكونة من 12 مأخد محمية بنفس قاطع الدارة.
قواطع الدائرة لها معيار كما دكرت سابقا. وفقًا لهذا المعيار، يمكنك حماية مجوعة من الدوائر، باستخدام الأسلاك الكهربائية ذات القطر المحدد.
اختيار عناصر الحماية: قواطع الدائرة الفرعية
يتم تحديد عيار هذه العناصر بالاعتماد على المعايير الكهربائية. في هدا الجدول بعض الامثلة لعيار بعض الاجهزة:
توضيح قيمة عيار القواطع
من خلال ملاحظتك للجدول سترى "الحد الأقصى لتصنيف قاطع الدائرة بالأمبير (A)" يمكنك رؤية كلمة قصوى. هذا يعني أن هذه هي القيمة القصوى التي لا يجب تجاوزها.
يشير السطر المتعلق بالنقاط الضوئية إلى أنه لا ينبغي لأحد استخدام قاطع دائرة بتصنيف أكبر من 16 أمبير لـ 8 نقاط إضاءة بسلك مقطعه 1.5 مم². من الممكن استخدام قاطع دائرة 10 أمبير، وستكون الحماية أفضل.
يمكنك الاعتماد على هده الطريقة في العمل

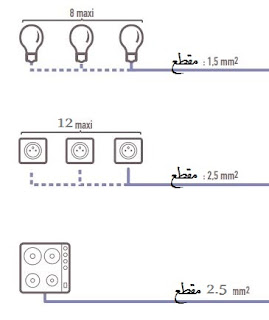

● دوائر الاضاءة تكون محمية بواسطة قاطع دائرة 10 أمبير بسلك مقطعه 1.5 مم² وبحد أقصى 8 نقاط ضوئية.
● ماخد التيار تكون محمية دائمًا بواسطة قاطع دائرة 16 أمبير بسلك مقطعه 2.5 مم² سلك وبحد أقصى 12 مأخد.
● الدوائر الخاصة تكون محمية بواسطة قاطع دائرة فرعية 20 أمبير و سلك مقطعه 2.5 مم² (كل دائرة والقاطع الخاص بها)
قسم الأسلاك الكهربائية
يوضح الجدول السابق قسم الاسلاك الكهربائية في العمود الأخير من الجدول. يمثل قسم الاسلاك قطر السلك الكهربائي الموصى باستخدامه. هذه الأسلاك تباع الاسلاك الكهربائية في أقسام محددة وموحدة: 1.5 مم² ، 2.5 مم² 6 مم² إلخ .....
ما هو مهم معرفته عن قسم الأسلاك الكهربائية:
● كلما كان مقطع السلك كبير، كلما كان التيار المتدفق عبر السلك كبير.
عندما يتم اختيار السلك غير المناسب يمكن أن يؤدي دلك إلى تدهور حالة السلك وإشعال النار.
● يحتاج كل جهاز إلى تيار كهربائي لدى وجب تشغيله من خلال سلك دو المقطع المناسب.
● السلك المحايد يكون باللون بالازرق.
● السلك الارضي يكون باللون الاصفر والاخضر.
● السلك الحار يمكن ان يكون بجميع الالوان باستثناء الارزق والاصفر والاخضر.
تجميع السخانات
يمكنك تجميع السخانات ، بالاعتماد على جمع القدرة القصوى ومن ثم اختيار الحمايات المناسبة باستخدام الجدول التالي:
تجميع النقاط الضوئية
● في ما يخص مآخذ التيار المتحكم فيها، يتم استخدام حماية مخصصة لكل ماخد، وذلك باستخدام قاطع دائرة 10 أمبير مع سلك مقطعه 1.5 مم².
● يمكنك تجميع ما يصل إلى 5 نقاط ضوئية على قاطع دائرة بقدرة 10 أمبير مع مقطع سلكي 1.5²مم
● يمكنك تجميع ما يصل إلى 8 نقاط ضوء على قاطع دائرة بقدرة 16 أمبير مع مقطع سلكي 1.5²مم
تجميع المصاريع الدوارة
تخضع مصاريع الأسطوانة لنفس قانون تجميع نقاط الإضاءة:
● يمكنك تجميع ما يصل إلى 5 مصاريع دوارة على قاطع دائرة 10 أمبير بقسم سلك 1.5²
● يمكنك تجميع ما يصل إلى 8 مصاريع دوارة على قاطع دائرة 16 أمبير بقسم سلك 1.5²
تجميع الماخد (غير الخاصة)
يمكنك تجميع:
● يمكنك تجميع ما يصل إلى 8 مآخد على قاطع دائرة 16 أمبير مع مقطع سلكي 1.5²
● يمكنك تجميع ما يصل إلى 12 مأخد على قاطع دائرة بقدرة 20 أمبير مع مقطع سلكي 2.5²
تجميع الماخد الخاصة
بالنسبة للمآخذ الخاصة، يلزم توفير حماية واحدة لكل مأخد متخصص.
كم من مفتاح تفاضلي يوصى بتركيبه في التركيبات المنزلية ؟
يلزم وجود مفتاحين تفاضليين على الأقل في التركيبة الكهربائية للمسكن:
- يجب حماية دائرة لوحة الطهي والغسالة بواسطة مفتاح تفاضلي من النوع A
- يجب حماية الدوائر الآخرى بواسطة مفتاح تفاضلي من النوع AC (أو النوع A)
في الفقرة الاخيرة من هدا المقال يوجد مثال شرحت فيه طريقة تحديد عدد المفاتيح التفاضلية بالظبط تابع المقال الى الاخر ...
عيار المفتاح التفاضلي
يوجد حلان لاختيار عيار التيار للمفتاح التفاضلي
- التيار الاسمي للمفاتيح التفاضلية يجب ان يكون أكبر من أو يساوي التيار الاسمي لقاطع الدائرة الرئيسي.
- التيار الاسمي للمفاتيح التفاضلية يجب ان يكون اكبر من او يساوي مجموع التيارات الاسمية لقواطع الدائرة الخاصة ب السخانات + إنتاج الماء الساخن + 0.5x (مجموع شدة الدوائر الأخرى)
مثلا:
إذا تم ضبط قاطع الدائرة الرئيسي الخاص بك على 30A ، يجب اختيار مفتاح تفاضلي عيار 30mA 40A
إذا تم ضبط قاطع الدائرة الرئيسي على الرئيسي 45A ، يجب اختيار مفتاح تفاضلي عيار 30mA 63A
قواعد إضافية
هناك قاعدتان اساسيتان يجب الاشارة اليهما :
عدد القواطع الفرعية التي يلزم ان تكون من بعد المفتاح التفاضلي محدود في 8 قواطع.
يجب توزيع دوائر الإضاءة و دوائر ماخد التيار تحت مفتاحين تفاضليين على الأقل.
تنظيم اللوحة الكهربائية
بعد تحديد عدد القواطع ونوعها ومعيارها، تاتي مرحلة تموضع القواطع على اللوحة الكهربائية.
توزيع التغدية في اللوحة الكهربائية
لفهم الترتيب الذي ترتبط به العناصر التي اخترتها. يجب على المرء أن يفهم كيف يتم توزيع التغدية في المسكن. يمنحك مزود الكهرباء الموصلات الكهربائية: السلك الحار و السلك المحايد. يتم ربط في المرحلة الاولى العداد الكهربائي. ثم من بعد العداد الكهربائي يتم وصل قاطع الدائرة الرئيسية. من بعد يتم وصل الاسلاك إلى المفاتيح التفاضلية. ثم في الاخير يتم توصيل قواطع الدوائر الفرعية ليتم توزيعها أخيرًا في المنزل.
يلخص الرسم البياني التالي نظام التوزيع الكهربائي للمسكن:
يتم وضع المفاتيح التفاضلية أولاً على السكة، ثم تكون متبوعة بقواطع الدوائر الفرعية.
كم عدد العناصر التي يمكننا وضعها لكل صف من اللوحة الكهربائية؟
تتكون الصناديق الكهربائية من صفوف وكل صف يحمل X وحدات، مع عدد X.
ما هي الوحدة ؟
الوحدة عبارة عن كل جهاز حماية متصل في اللوحة .يتم قياس اللوحة الكهربائية في وحدات.
● المفتاح التفاضلي يعادل وحدتين.
● كل قاطع دائرة فرعية يعادل وحدة.
مثال
هده اللوحة الكهربائية مكونة من صف من 13 وحدة، المفتاح التفاصلي يعادل وحدتين، اما القواطع الفرعية تعادل وحدة واحدة.
تشكيل صفوف اللوحة الكهربائية
القواعد العامة لتشكيل صفوف اللوحة الكهربائية هي كما يلي:
● صف واحد لكل مفتاح تفاضلي.
● لا يمكن أن يتبع المفتاح التفاضلي أكثر من 8 قواطع
● يجب ترك 20 بالمئة في اللوحة الكهربائية والسبب هو ادا كان مالك المنزل يريد القيام باضافة عناصر كهربائية اخرى في المستقبل لهذا فهذه النسبة خاصة بالامتداد.
طريقة لحساب الحد الأدنى للوحة الكهربائية
1. اقسم عدد قواطع الدائرة الفرعية على 8 وخد القيمة الصحيحة الاكبر من او تساوي القيمة المحصل عليها.
2. عدد المفاتيح التفاضلية هو الدي سيحدد عدد الصفوف في اللوحة الكهربائية.
3. أخيرًا ، سيكون من الضروري التحقق من أن المساحة المتبقية في نهاية اللوحة الكهربائية هي 20٪ مقارنة بالمساحة المشغولة.
مثال
لناخد المثال التالي : لدينا العناصر المتطلب تركيبها في احدى المنازل
● قاطعتين من عيار 2 أمبير
● 7 قواطع كهربائية 10 أمبير
● قاطعتين 16 أمبير
● 9 قواطع 20 أمبير
● 1 قاطع دائرة 32 أمبير
المجموع هو 21 قاطع دائرة
اختيار أبعاد اللوحة
حساب عدد المفاتيح التفاضلية
21/8 = 2.625
قيمة العدد الصحيح الاكبر من 2.625 مباشرة هو 3
اللوحة اذن تحتاج الى ثلاثة مفاتح تفاضلية.
وبالتالي ، ستكون اللوحة الكهربائية عبارة عن لوحة بها 3 صفوف ب 13 وحدة.
حساب الامتداد
يجب أن يكون الامتداد المطلوب بنسبة 20٪.
يعطي تقدير اللوحة الكهربائية 39 وحدة (3 صفوف × 13 وحدة).
يجب اذن تخصيص 8 وحدات خاصة بالامتداد في اللوحة الكهربائية (7.8=0.2*39 يجب ان تاخد القيمة الصحيحة الاكبر 8)
استنتاج
يجب أن تكون اللوحة الكهربائية تحوي 31 وحدة كحد أقصى (الثمان وحدات المتبقية في حالة اذا اراد صاحب المنزل اضافة جهاز ما في المستقبل).
محتوى اللوحة الكهربائية
21 قاطع دائرة مركّبة مايعادل 21 وحدة
كونتاكتور ليلي نهاري للماء الساخن: 1 وحدة
3 مفاتيح تفاضلية: 6 وحدات (3x2)
أي تحتل اللوحة الكهربائية 28 وحدة في المجموع
